⊙研磨筒雙螺旋強制冷卻，物料保證在一定溫度下有效研磨；
⊙特殊的提升裝置，便于維修裝拆；
⊙研磨細度15-2 um。
適用：印刷油墨、
汽車漆和工業金屬涂料、涂料、水性色漿
、
工業防腐涂料、木器漆......
技術參數
TECHNICAL PARAMETER
1.設備基礎配置 |
|
凈容量 | 50L |
調節缸容積 | 11L |
分離器形式 | 動態+篩圈 |
分離器間隙 | 0.5MM |
冷卻水流量 | 約850L/H |
冷卻水溫度 | 8-15℃ |
冷卻水壓力 | 0.4mpa |
冷卻水進出水口 | ?“ |
進料口壓力表 | 防爆型0-0.6mpa（可調節） |
出料口溫度表 | 防爆型0-100℃（可調節） |
研磨介質大小 | 0.8-2.0mm(可選） |
研磨介質重量 | 125kg |
重量 | 1700kg |
外形尺寸（MM） | 2400×1250×1850 |
顏色 | 顏色以實際生產為準 |
2.進料形式 |
|
物料泵浦型號 | 1吋英格索蘭進口氣動隔膜泵 |
3.電器驅動部分 |
|
電壓 | 380V-50Hz |
主電機 | 45KW 6極防爆電機 |
主軸轉速 線速度 | 487rpm 7.65m/s |
驅動 | 皮帶輪，傳送線速度 |
軸承 | 日本進口SKF |
防爆等級 | IP55級 |
控制系統 | 按鍵（防爆） ，變頻調速 |
保護裝置 | 接點式壓力感應保護裝置，桶內因阻塞等異常狀況下發生壓力過高的情時 ，主機停機 ；如機械軸封或軸封片泄露，造成卻吊桶內無冷卻液 ，主機自動關機 ；循環壓力感應保護，如機械軸封或冷卻循環管阻塞 ，主機自動關機 ；溫度感應保護，桶內溫度過高 |
4.機械密封部分 |
|
機械形式 | 德國（博格曼）雙端面機械密封。 |
機密壓力 | 0.4mpa |
機封密封圈 | 防腐蝕（杜邦）全氟密封圈 |
機械密封圈材質 | 氟膠加特氟龍（耐溶劑、耐腐蝕） |
密封液 | 添加與物料相溶密封冷卻液 |
5.耐磨件配置 |
|
內筒體材質 | 高耐磨合金鋼 |

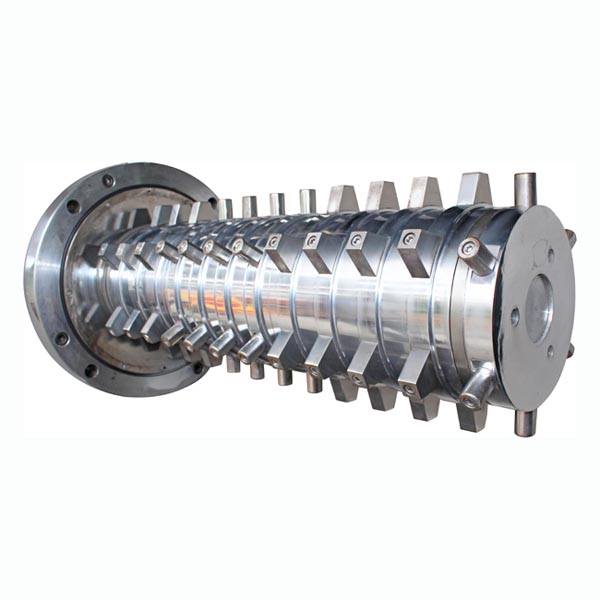

研磨轉子材質 | 高耐磨合金鋼 |
分離器材質 | 碳化鎢 |
外筒體 | 碳鋼噴涂 |
棒銷材質 | 碳化鎢 |
型號 | 凈容積（L） | 馬達（KW） | 磨介 | 外形尺寸 | 重量 |
LTD50B | 50 | 45 | 1.1-1.8 | 2400*1250*1850 | 1700 |
