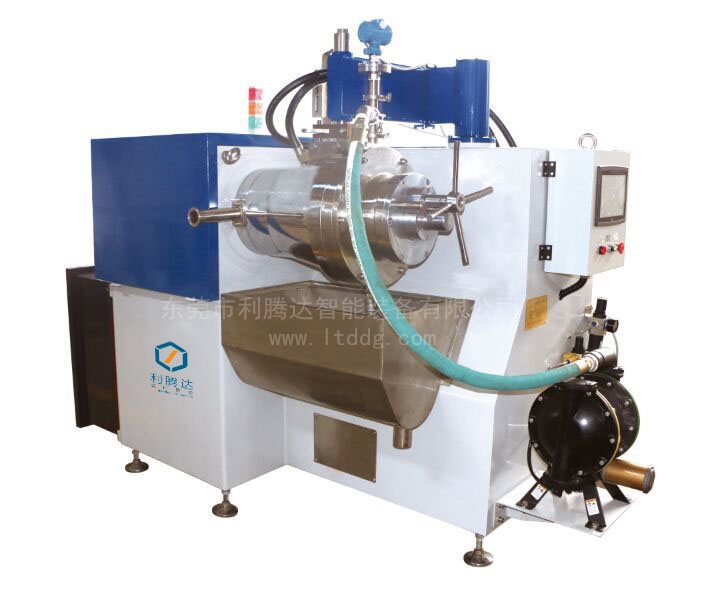

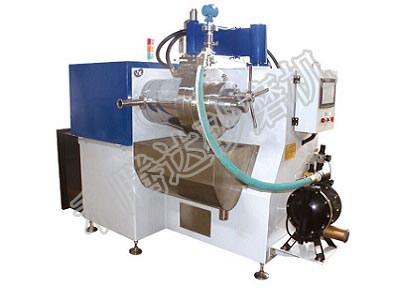

LTD14B臥式高粘度棒銷砂磨機使用棒銷研磨結構，可連續研磨和分散混合液中的固態顆粒，并使研磨介質均勻分布于研磨腔內。
LTD14B臥式高粘度棒銷砂磨機的特點為錐形研磨筒體，對高粘度物料進行有效研磨，并順暢出入料 ；快速高效冷卻循環系統充分帶走研磨熱量；研磨腔容積可調
。
研磨過程中通過物料溫度自動控制研磨轉速 ，確保物料不因溫度變化過大影響品質。物料溫度可自行設定
，以適應不同物料的研磨
。
為達到更好的研磨效果，請選擇適當?shù)难心ソ橘|(zhì)。 根據客戶對產品的要求，本砂磨機可選用不同的材質制作與產品相接觸的相關零件。
產品特點
*.專為高粘度物料設計的錐形研磨腔體，物料可以有效研磨和順暢出料；
*.快速有效冷卻循環系統，有效帶走研磨熱量；
*.專為高粘度物料而設計的進料裝置，進料順暢；
*.可調容積缸，筒體內壓力和能量密度可調；
*.研磨細度≤5μm。
適用（高粘度）：高低溫度玻璃油墨、膠印油墨、絲印油墨、UV油墨、高粘度工業漿料……
技術參數
TECHNICAL PARAMETER
1.設備基礎配置 |
|
凈容量 | 14L |
調節缸容積 | 0~6L |
出料形式 | 動態 |
分離器間隙 | 0.7mm |
冷卻水流量 | 約960L/H |
冷卻水溫度 | 8~15℃ |
冷卻水壓力 | 0.4mpa |
冷卻水進出水口 | ?” |
進料口壓力表 | 防爆型0~0.6mpa（可調節） |
出料口溫度表 | 防爆型0~100℃（可調節） |
研磨介子大小 | 0.8-2.0mm（可選) |
研磨介子重量 | 35kg |
重量 | 2400kg |
外形尺寸 | 1000×900×1300 |
顏色 | 顏色以實際生產為準 |
2.進料形式 |
|
①物料泵浦型號 | 1.5吋 高壓氣動隔膜泵 |
電壓 | 380V50Hz |
主電機 | 45KW 6極防爆電機 |
主軸轉速、線速度 | 326rpm 5.53m/s |
主軸轉速、線速度 | (367rpm玻璃油墨）6.22m/s |
驅動 | 皮帶輪，傳送線速度 |
軸承 | 日本進口SKF |
防爆等級 | IP55級 |
控制系統 | 按鍵（防爆），變頻調速 |
保護裝置 | 接點式壓力感應保護裝置，桶內因阻塞等異常接點式壓力感應保護裝置，桶內因阻塞等異常狀況下發生壓力過高的情時，主機停機；如機械軸封或軸封片泄露，造成卻吊桶內無冷卻液，主機自動關機；循環壓力感應保護，如機械軸封或冷卻循環管阻塞，主機自動關機；溫度感應保護，桶內溫度過高，主機自動關機。 |
4.機械密封部分 |
|
機械形式 | 德國（博格曼）雙端面機械密封 |
機密壓力 | 0.4Mpa |
機封密封圈 | 防腐蝕全氟密封圈 |
機械密封圈材質 | 氟膠加特氟龍（耐溶劑、耐腐蝕） |
密封液 | 添加與物料相溶密封冷卻液 |
5.耐磨件配置 |
|
內筒體材質 | 進口耐磨合金鋼 |
研磨轉子材質 | 進口耐磨合金鋼 |
分離器材質 | 碳化鎢 |
外筒體與筒體端蓋 | 碳鋼鍍鉻，304不銹鋼，耐磨合金鋼 |
棒銷材質 | 進口碳化鎢 |
型號 | 凈容積（L） | 馬達（KW） | 磨介 |
LTD1445B | 14 | 45 | 1.5-2.5 |
